Описание

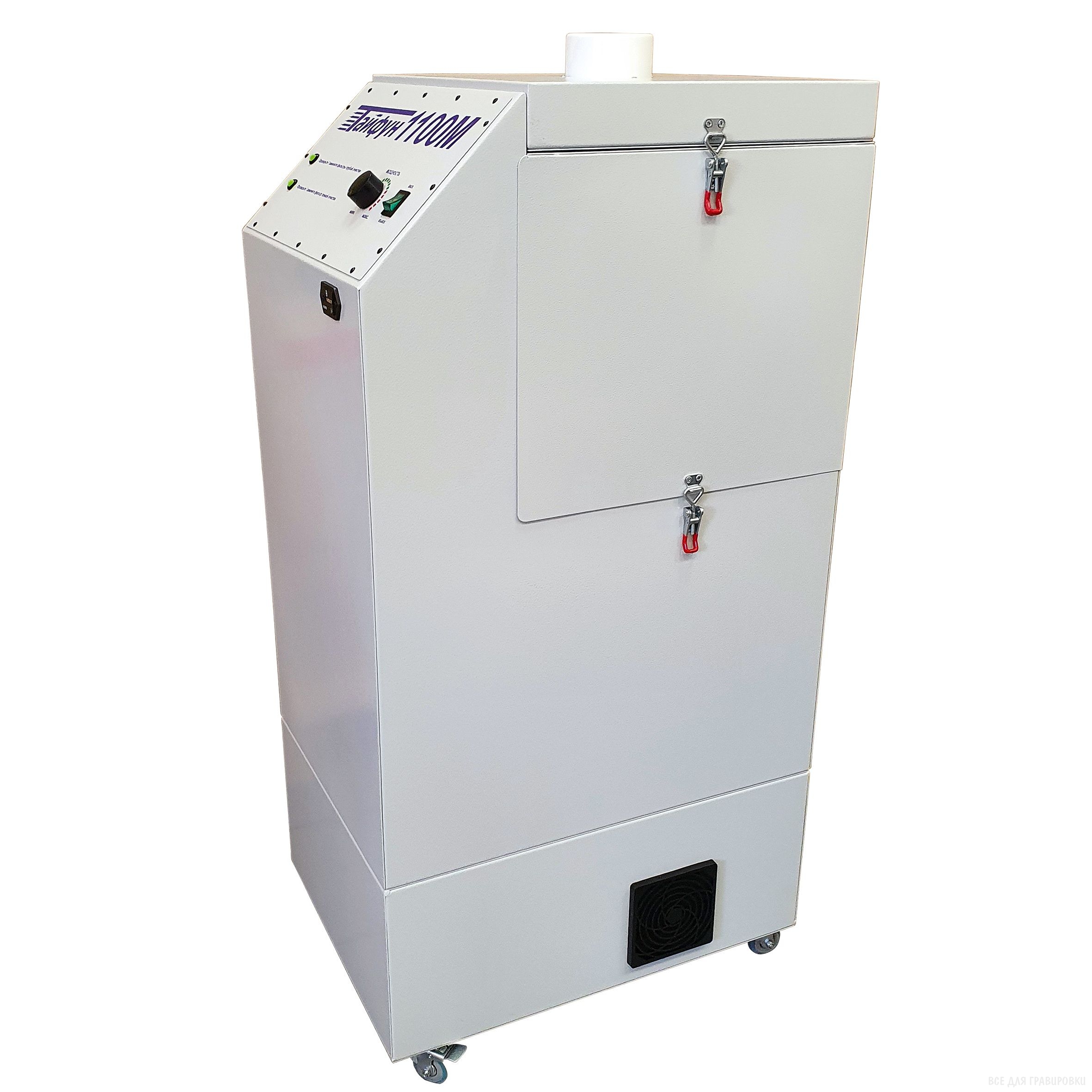

Вытяжная установка (дымоуловитель) «Тайфун-1100М» является модернизированной версией вытяжной системы «Тайфун-1100». В отличие от предшественника, на этой модели установлен дополнительный кассетный фильтр G4 и увеличена площадь мешочного фильтра грубой очистки, тем самым обеспечивается четырехуровневая система фильтрации и увеличен срок службы фильтров.
Также, на данной модели установлены датчики износа фильтров, которые оповестят Вас о необходимости замены загрязненных фильтров. Еще одной особенностью новой модели является встроенный шумоглушитель, который обеспечивает снижение шума до комфортных 64 дБ.
Вытяжная система «Тайфун-1100М» предназначена для работы с лазерными граверами и резчиками любого производителя с максимальным рабочим полем 610х450 мм и предназначена для удаления жировой копоти, и очистки воздуха от пыли и запаха, образующихся в процессе обработки различных материалов на CO2 лазерных станках.
Схема элементов вытяжки Тайфун-1100M
 |
1) Фланец для подсоединения вытяжки к граверу, ф100 мм.
2) Кассетный фильтр грубой очистки
3) Мешочный фильтр грубой очистки
4) HEPA фильтр тонкой очистки
5) Угольный фильтр
6) Отверстие выхода очищенного воздуха
7) Выход воздуха охлаждения двигателя
8) Вентиляционная решетка охлаждения
вакуумного насоса
9) Вакуумный насос
10) Шумоглушитель
|
Технические характеристики
| Производительность |
200 м3/ч |
| Разряжение воздуха |
24,5 кПа |
| Регулятор оборотов двигателя |
Есть |
| Электрические характеристики |
220 В; 50Hz; 1.1 кВт. |
| Габаритные размеры (ШхГхВ) |
473 х 605 х 1235 мм |
| Габаритные размеры в упаковке (ШхГхВ) |
590 х 820 х 1410 мм |
| Вес в упаковке (Брутто) |
110 кг.
|
| Уровень шума |
на максимальной мощности не более 64 дБ |
| Гарантия |
12 месяцев |
Комплект поставки
Вытяжная фильтрационная установка «Тайфун-1100М», кассетный фильтр грубой очистки, мешочный фильтр грубой очистки, HEPA фильтр тонкой очистки, угольный фильтр, электрический кабель, гофрированный шланг диаметром 100 мм L-3 м, 2 хомута диаметром 100 мм.
Особенности вытяжной установки «Тайфун-1100М»
Четыре уровня фильтрации

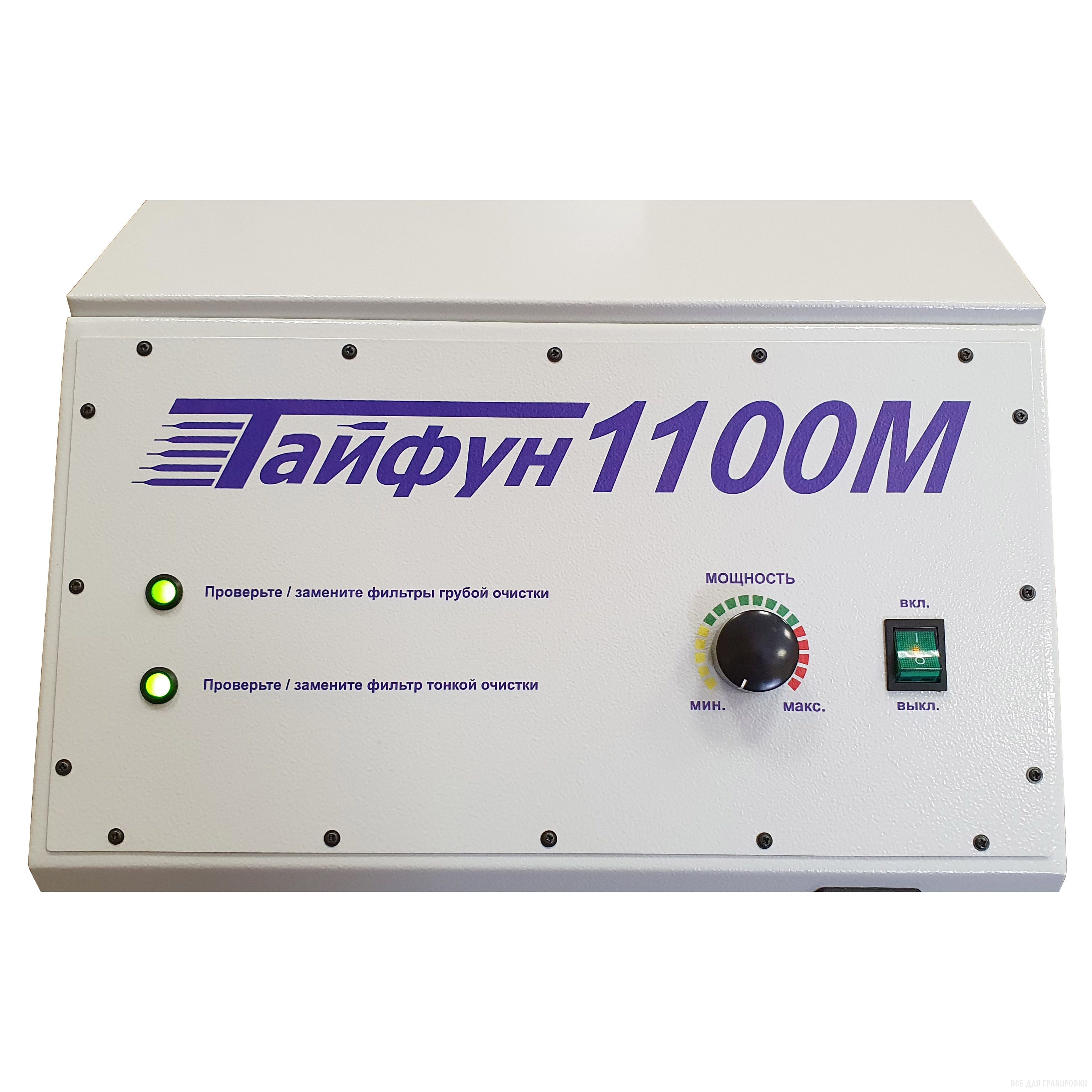

Датчики износа фильтров
Вакуумный бесщеточный мотор
Регулятор оборотов мотора
Счетчик часов наработки
Компактность
Низкий уровень шума
Большой объем угольного фильтра
Низкая стоимость расходных материалов
Сделано в РОССИИ
Гарантия 1 год

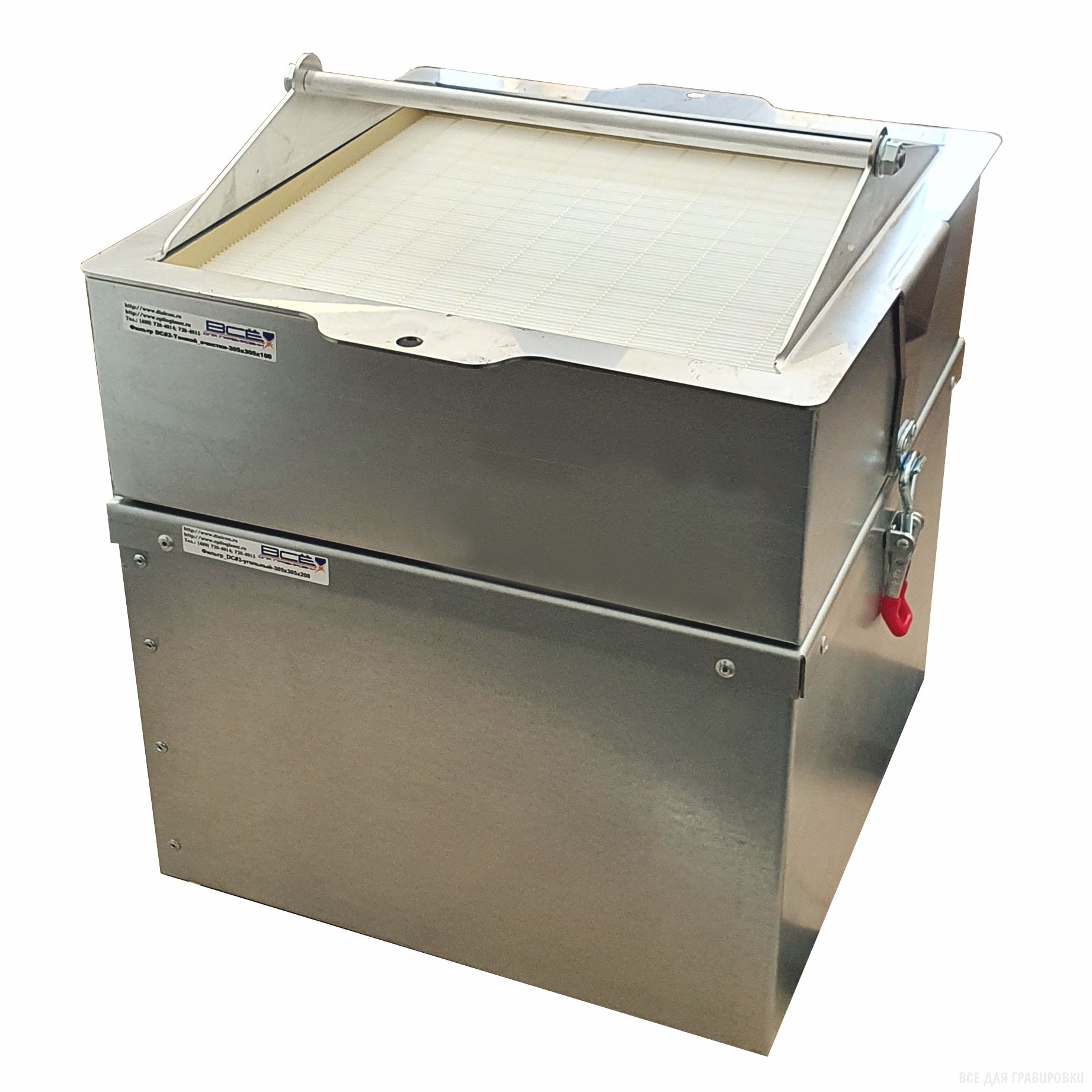

Используемые фильтры в вытяжной системе «Тайфун-1100М»
Кассетный фильтр грубой очистки служит для поглощения жировой копоти, масляных аэрозолей, окрасочных туманов, а так же дыма и иных газообразных загрязнений и продлевает срок жизни остальных фильтров.
Мешочный фильтр грубой очистки служит для сбора крупных частиц и жировой копоти, образующейся в процессе гравировки и резки различных материалов.
HEPA фильтр тонкой очистки служит для финишной высокоэффективной очистки воздуха, задерживает опасные мельчайшие частицы и снижает вероятность возникновения респираторных заболеваний человека.
Угольный фильтр служит для очистки воздуха от запаха, выделяющегося в процессе гравировки и резки различных материалов.
|
Основные свойства фильтров
|
|
|
Класс очистки
|
Степень очистки
|
|
Кассетный фильтр грубой очистки
|
G4
|
95% > 10 мкм
|
|
Мешочный фильтр грубой очистки
|
F9
|
95% > 0.4 мкм
|
|
HEPA фильтр тонкой очистки
|
Н13
|
99,95% > 0.3 мкм
|
|
Угольный фильтр
|
Поглощение неприятных запахов
|
|
Основные свойства активированного угля
|
|
Внешний вид
|
формованный уголь
|
|
Диаметр гранул
|
около 4 мм.
|
|
Насыпная плотность
|
450 ± 25 кг/м3
|
|
Йодное число, минимум
|
1050 мг/г
|
|
Удельная поверхность
|
1100 N2, метод BET
|
|
Поглощение тетрахлоруглерода, минимум
|
70% от веса
|
|
Поглощение бензола в воздухе (200С) при:
288 г/м3 (90% насыщения)
32 г/м3 (10% насыщения)
3,2 г/м3 (1% насыщения)
0,3 г/м3 (0,1% насыщения)
|
44 ± 2% от веса
38 ± 2% от веса
24 ± 2% от веса
13 ± 2% от веса
|
|
Температура возгорания
|
425 0С
|
Подробную информацию о необходимости организации дымоудаления на Вашем производстве, Вы можете найти на нашем сайте в разделе «Статьи», либо обратившись к нашим специалистам.
